採用事例のご紹介

イマオ製品を使用した改善事例や採用事例をご紹介します。

定番の使い方はもちろん、ちょっとアレンジした使い方、具体的な改善事例まで、多数の採用事例をご紹介しています。

  1. 採用事例
    標準機械部品
  2. 採用事例
    標準治具
  3. 採用事例
    その他製品

採用事例
標準機械部品

ワンタッチ着脱

製品詳細を確認する

ワンタッチ着脱の採用事例を一括ダウンロード

※ ご利用前に、当社の個人情報保護方針(プライバシーポリシー)をご確認ください。

機械 食肉用スライサー
工程 トレーへの盛り付け
用途 ハンドの交換
製品 QCTH サムターンクランパー、QCTHA サムターンクランパー（自在アプローチ）、QCTH-N カムケース
工程 組立工程
用途 製品を載せた天板と台車の固定
製品 QCWE クサビロッククランパー、QCBU-M ケース、QCMA マグインキャッチャー、QCMA-M クランプピン(マグインキャッチャー用)
工程 組立工程
用途 専用治具の交換
製品 QCTH サムターンクランパー、QCTH-B カムケース
機械 研究用液体濃縮装置
用途 装置部品の着脱
製品 QCBU ボタンロッククランパー、QCBU-M ケース、QCTH サムターンクランパー、QCTH-B カムケース
工程 シリコーン熱硬化処理
用途 専用治具ベースとプレートの固定
製品 <特殊仕様>QCTH サムターンクランパー、QCTH-B カムケース
機械 ねじ組み付けの自動機
用途 自動機の治具交換
製品 QCBA ボールインキャッチャー、QCBA-M クランプピン（ボールインキャッチャー用）、QCBU ボタンロッククランパー、QCBU-M ケース
機械 射出成形機
用途 ゲートカット用ユニットの位置決め・固定
製品 QCTH サムターンクランパー、QCTH-B カムケース
用途 動作検査用治具の段替え
製品 QCTH サムターンクランパー、QCTH-B カムケース
ワンタッチ着脱の採用事例を一括ダウンロード

※ ご利用前に、当社の個人情報保護方針(プライバシーポリシー)をご確認ください。

ハンドル&グリップ

機械 縦ピロー包装機
工程 包装工程
用途 包装フィルムの位置調整
製品 AH 小型 アルミニウム ハンドル車
機械 液晶パネル製造機械
工程 搬送工程
用途 ガイドの調整
製品 ASH アルミニウム 安全 ハンドル車
お客さまの声 使わないときは握りを収納することで、安全性を高めることができました。ハンドルは頻繁に使うので、簡単に操作できるところが良いですね。
機械 製袋機械
工程 資材投入工程
用途 ガイド位置の調整
製品 NS,S,NBS,BS 角リム型 ハンドル車

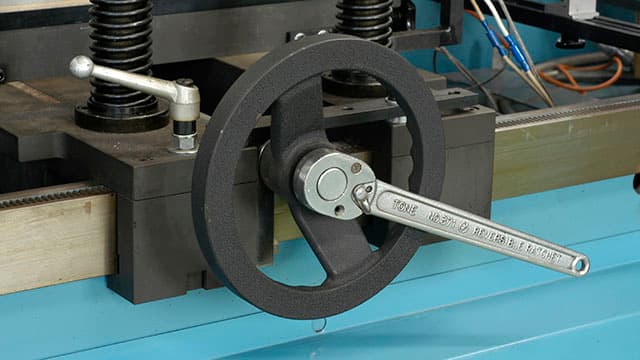

機械 製袋機械
工程 成形工程
用途 切断位置の調整
製品 NS,S,NBS,BS 角リム型 ハンドル車
ポイント ハンドル車で早送りし、本締めはラチェットレバーを使用

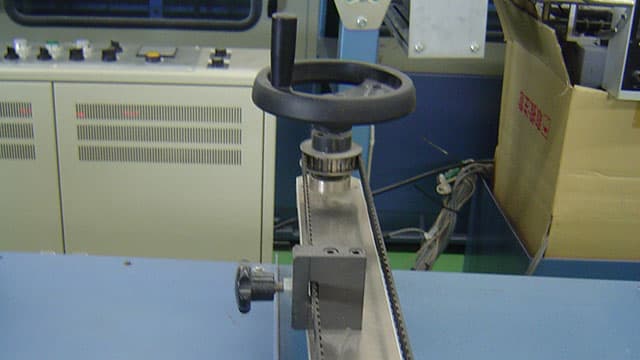

機械 製本機械
工程 検査工程
用途 テーブル位置調整
製品 NTWN,TWN ツイン スポーク ハンドル車
機械 印刷機械
工程 印刷工程
用途 調整
製品 EDHN エンプラ ディスク ハンドル車

インジケーター&スケール

機械 ラベラー
工程 ラベル貼付工程
用途 ガイド治具等の位置調整
製品 SNA-AG05 アシストアクチュエータ
お客さまの声 遠隔操作で治具の位置調整が可能となりました。 従来は手動ハンドル操作にて、手が届きにくく作業性が悪かった工程を改善しました。 コンパクトなため、狭いスペースにも取り付けできました。
機械 ラベラー
工程 ラベル検査工程
用途 カメラユニットの位置調整
製品 SNDEP05 アシストインジケーター
お客さまの声 ユニット位置は、段取りシートの数値を見て調整していました。ネットワーク対応インジケーターにより、下段に目標値が表示されLEDライトで完了も確認できるため、調整ミスが削減できました。
機械 印刷機械
工程 印刷工程
用途 コンベアテンションの調節
製品 DRK ダイアル ラウンド ノブ
お客さまの声 数値管理ができるようになったので、経験が浅い作業者でも、以前より正確な作業ができるようになりました。
機械 食品製造機械
工程 加工工程
用途 かくはん機の位置決め
製品 DK01F,208,209 インジケーター ノブ
お客さまの声 デジタルインジケーターとしても、ノブとしても使えるので、非常に便利です。垂直方向でも使えるところが気に入ってます。

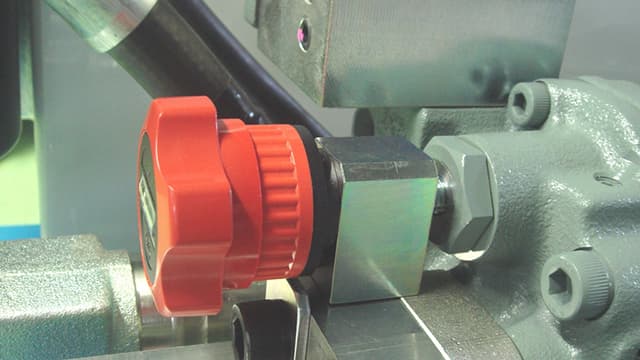

機械 油圧ユニット
用途 油圧ポンプの流量調整用ハンドル
製品 DK01F,208,209 インジケーター ノブ
お客さまの声 数値で表すことによって、誰でも簡単に流量調整が行えるようになった。

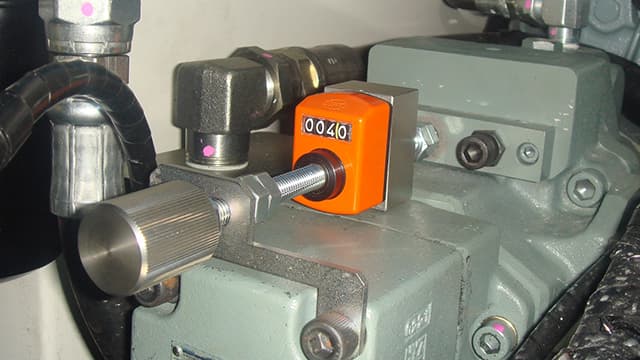

機械 油圧ユニット
用途 油圧ユニットの流量調整用ハンドル
製品 SDP-04FL デジタル ポジション インジケーター
お客さまの声 誰でもきちんとポンプの流量調整をすることができるようになった。

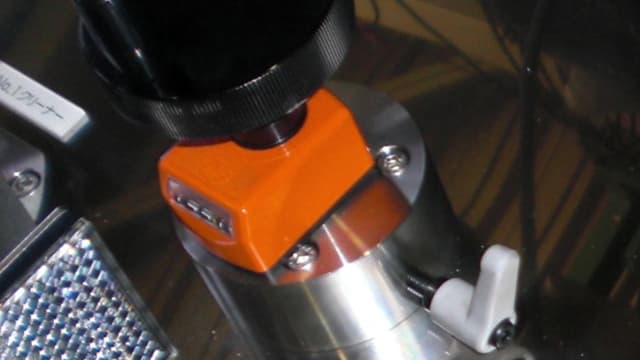

機械 ボトルクリーナー
用途 ノズルの上下の位置表示
製品 SDP-04VR デジタル ポジション インジケーター
お客さまの声 安価で精度も満足できるもので、問題なく使えました。
機械 印刷機械
工程 印刷工程
用途 ローラーの調整
製品 NF,F,NV,V ＋ SDP-09-N デジタル ポジション インジケーター
機械 社内作切断機
工程 切断機の刃物出し量の調整用
製品 DGK ダイアル グリル ノブ
お客さまの声 インジケーターを取り付けた事によって作業者誰でも同じ数値によって管理することができるようになった。
機械 食品機械
工程 搬送工程
用途 ストッパー位置の調整
製品 DHK ダイアル ハンド ノブ

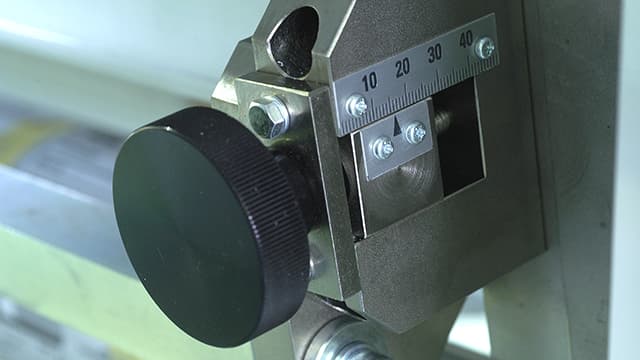

機械 印刷機械
工程 印刷工程
用途 印刷ズレの調整ノブ + スケール
製品 AH,AHG,AHR,AHRS + スケール + 指示板
機械 食品機械
工程 成形工程
用途 ガイドの位置調整
製品 ES1N,ES2N,ES3N,ES4N スケール

ワンタッチスライドロック

機械 印刷機械
工程 搬送工程
用途 巻き取りドラムの同期調整と固定
製品 SY + QSC クイック シャフト クランプ
用途 装置の段取替え時の高さ調整
製品 QSCA クイック シャフト クランプ(エア操作)
事例の詳細へ

レバー

機械 縦ピロー包装機
工程 包装工程
用途 印字位置の固定
製品 ATCL トルクコントロールレバー
お客さまの声 今までの固定方法(通常のレバー)では、作業者ごとに締付け加減が異なり、たびたび印字位置のズレが発生し困っていました。しかしこのトルク管理ができるレバーの場合では、ズレの発生はほぼ無くなり解決できました。
機械 縦ピロー包装機
工程 包装工程
用途 上のクランプレバー: 包装フィルムの蛇行抑制用部品クランプ
下のクランプレバー: 包装フィルムの位置調整後のクランプ
製品 FKR クランプ レバー
機械 製本機械
工程 裁断工程
用途 ガイド位置調整
製品 KF,KR クランプ レバー
機械 食品機械
工程 充填工程
用途 回転固定
製品 KF,KR クランプ レバー
機械 製袋機械
工程 成形工程
用途 ガイド位置の調整・固定
製品 NS,S,NBS,BS + KF,KR クランプレバー
機械 製袋機械
工程 成形工程
用途 ガイド位置の調整・固定
製品 FTF,FT,FTFB フラット テンション レバー
工程 金型の検査試験工程
用途 装置の段取替え時の高さロック
製品 KCL,KCLS カムレバー
事例の詳細へ

ノブ

機械 縦ピロー包装機
工程 包装工程
用途 印字位置の調整・固定
製品 OTLK ワンタッチロックノブ
お客さまの声 このノブひとつで位置調整とロックができるので大変便利！(以前は調整用のノブとロック用のレバーの2つを操作する必要があった)しかもロックが確実にできるため、ズレないのが本当にありがたい！
機械 縦ピロー包装機
工程 包装工程
用途 ホッパーの着脱
製品 SMK セルフ メイク ノブ
機械 印刷機械
工程 印刷工程
用途 点検窓の取付け
製品 BTK タップド ブラインド ノブ
お客さまの声 工具レス化の実現により、スピードアップはもちろんのこと、工具の置き忘れによる事故を防ぐことができ、作業者の安全性向上にも役立っています。
機械 食品製造機械
工程 加工工程
用途 材料投入口の調整･固定
製品 EGK エルゴ グリップ ノブ
お客さまの声 ノブのカラーで簡単に指示を出せるようになりました。作業者も理解しやすくなったのでミスがなくなり、お互いがハッピーに働けるようになりました。
機械 印刷機械
工程 印刷工程
用途 ローラー位置調整
製品 EK エンプラ ノブ
機械 製袋機械
工程 搬出工程
用途 コンベアテンションの調整
製品 EK エンプラ ノブ

取っ手

機械 縦ピロー包装機
工程 包装工程
用途 メンテナンスカバーの開閉
製品 EAG エルゴ アーチ グリップ
装置 介護用イス
製品 EAG エルゴ アーチ グリップ
装置 介護用浴槽
用途 器具収納用
製品 EAG エルゴ アーチ グリップ
機械 食品製造機械
工程 加工工程
用途 非常停止スイッチのガード
製品 SRH ステンレス ラウンド ハンドル
お客さまの声 機械の横を行き来する搬送コンテナー等をぶつける可能性があるため、取っ手をガードとして利用しています。
機械 食品製造機械
工程 加工工程
用途 点検口の取っ手
製品 EFPH-SL エルゴ プルハンドル
お客さまの声 出っぱりが無く安全な上、ゴミの溜まり難いデザインのため衛生的で、一石二鳥です!

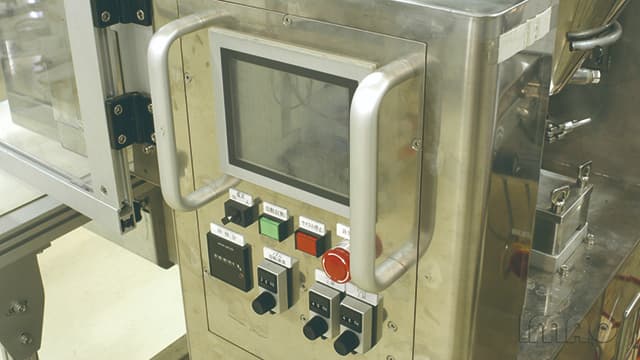

機械 食品機械
工程 加工工程
用途 タッチパネルのガード
製品 RD2,RD4 ラウンド アルミ ハンドル
ポイント! タッチパネルの保護と誤操作の防止
機械 印刷機械
工程 印刷工程
用途 手すり
製品 MH6,MH7,MH9 マシナリー ハンドル

テンショナー

機械 ペットボトル用キャップ冷却装置
用途 ドラム回転駆動用コグドベルトのテンション自動調節
製品 TC-RP エンプラ ローラー + TC-PX オート ローテーション タイトナー
お客さまの声 コンパクトで材質(SS400+メッキ)も今回の装置に最適なために採用した。
機械 印刷機械
工程 印刷工程
用途 チェーンテンションの自動調節
製品 ロールリング(908)
お客さまの声 タイトナーを取付けられない狭い場所で、大変役立っています。また、チェーンの間にロールリング入れるだけ！という簡単な取付け方法も気に入っています。
用途 チェーンテンションの調整
製品 ロールリング
事例の詳細へ
機械 出荷品搬送ライン
工程 搬送工程
用途 チェーンテンションの調整
製品 ロールリング
事例の詳細へ
機械 食品機械
工程 搬送工程
用途 チェーンテンションの自動調節
製品 AST オート スライド タイトナー
機械 塗装機械
工程 搬送工程
用途 チェーンテンションの自動調整
製品 TC-BL エンプラ オート スライド テンショナー
機械 塗装機械
工程 搬送工程
用途 チェーンテンションの調整
製品 CBD1 チェーン ボルト(ダブルエンド型)

ガイドレール

機械 包装機械
工程 搬送工程
用途 チェーン送り
製品 CGC チェーン ガイド(CGCガイド)
お客さまの声 チェーンの送りを滑らかにする目的でガイドレールを採用しました。カバー付きのガイドレールを選んだため、巻き込み防止としても役立っています。
機械 食品機械
工程 搬送工程
用途 ガイド位置の調整
製品 KG-GR1 A型ガイドレール
機械 その他（公園施設）
工程 その他（屋外施設）
用途 すべり台の滑走面
製品 CRC ガイドレール（特注品）
ポイント! スライダー部に耐候性特殊ガイドレール

ガイドローラー

機械 粉体容器の揺動機械
用途 直動ガイドとして採用
製品 GRL-H ガイドローラー(H型、シングルベアリング)
お客さまの声 ミガキ平鋼をそのまま使えたので設計の自由度が高くなりました。

プランジャー

機械 食品製造機械
工程 加工工程
用途 着脱時の位置決め
製品 SDXN インデックス プランジャー
お客さまの声 必ず毎日洗浄のために分解するので、簡単にできるようになり助かっています。ノブを引っ張るだけで誰でも簡単に操作できるところがGOOD!
機械 食品機械
工程 加工工程
用途 ノズル着脱位置の固定
製品 NDXN-L インデックス プランジャー（ノーズロック型）
機械 食品機械
工程 裁断工程
用途 裁断機の位置調整
製品 SDX インデックス プランジャー
機械 研削機械
工程 材料投入工程
用途 材料パレットの位置固定
製品 ボールプランジャー

スライドレール

機械 梱包機械
工程 印字工程
用途 タッチパネルの移動
製品 RS35S スライドレール
お客さまの声 スライドレールを使用してタッチパネルが外に出てくるように仕様変更したところ、現場から「使いやすくなった」という声を多数いただきました。
  1. 採用事例
    標準機械部品
  2. 採用事例
    標準治具
  3. 採用事例
    その他製品

採用事例
標準治具

クランプ&ストッパー

業種 工作機械メーカー
用途 ロボットによるワークと治具の段取り
採用製品 PTSW2 ナットランナースイングクランプ、PTPD ナットランナー引込みクランプ
お客さまの声 ロボットによるワーク&治具段取りによって夜間加工を進めることで、生産数を大幅に増やすことができました。
事例の詳細へ
業種 工作機械メーカー
用途 横形マシニングセンタによる穴、面加工
採用製品 プルフィックス
お客さまの声 ワークの位置決めと工具干渉なしで簡単にクランプできるため、加工前の手間が激減。1時間45分掛かっていたワークの段取り時間が25分に短縮されました。
事例の詳細へ
業種 難削材加工などの機械部品加工
用途 複数の機械間での治具載せ替え
採用製品 プルフィックス
お客さまの声 立形・横形マシニングセンタや5軸加工機。他社製など複数の機械で治具の共通化が実現できた。空いている機械で加工ができ、製品納期が改善した。
事例の詳細へ
業種 金型メーカー
用途 横形マシニングセンタでのサブプレートの載せ替え
加工ワーク ダイカスト金型部品
採用製品 プルフィックス フックタイプ
お客さまの声 横形マシニングセンタでのサブプレートの載せ替えにかかる時間がほぼゼロになりました。また、当社の求める精度も楽々クリアしています。
事例の詳細へ
業種 産業機械メーカー
用途 立形マシニングセンタによる穴、面加工
加工ワーク アルミ
採用製品 MBDES ダブルエッジクランプ(セルフカット)
解説 ダブルエッジクランプの口金をワーク形状に合わせてセルフカットし、丸物ワークを横側からしっかりクランプができます。また、１つのクランプで2個のワークを同時に固定できるため、限られたスペースに数多くのワークをクランプすることができました。
業種 金属加工業
用途 立形マシニングセンタによる穴、面加工
加工ワーク スチール
採用製品 FK2-VT-T OKバイス(タップ穴タイプ)

口金にネジ穴が施されていますので、ワークに合ったパッドが取付けられます。
解説 OKバイスの口金にV字パットを取り付けることで、ワークのR面をクランプできます。また左右対称にクランプすることで、狭いスペースに数多くのワークを配置できました。
業種 金属加工業
用途 小型ワークの多数個取りでの加工
加工ワーク 主に角棒切断材、6F材
採用製品 OKバイスレールシステム
お客さまの声 12個取り加工が実現できたことで、18分（約3割）も時間短縮ができました。また、多数個取りによってワークの載せ替え作業の回数が圧倒的に減りました。
事例の詳細へ
業種 産業機械メーカー
用途 横形マシニングセンタによる面、穴加工
加工ワーク アルミ
採用製品 CP132 コンパクトダブルサイドクランプ
  • クサビ構造により、ワークを強力にクランプします。
  • 1回の操作で2個の加工物のクランプおよびアンクランプを同時に行うことができます。
コンパクトダブルサイドクランプ CP132
解説 量産加工を行うため、バイスでクランプしていたワークに多数個取りの専用治具を作り、それをバイスで固定しました。この治具は1個のクランプでワークを2個固定し、限られたスペースに数多くのワークを配置することに成功しています。
業種 各種部品加工
用途 立形マシニングセンタでの加工時の仮クランプ
加工ワーク 鉄系
採用製品 BJ765 スプリングロケートピン BJ765 スプリングロケートピン
お客さまの声 油圧による同時クランプで問題となっていた、位置決め時のワークのズレが解決され、形状不安定なワークの段取り替えが簡単になりました。
業種 金属部品加工
用途 5軸加工機での角材からの削り出し加工
加工ワーク 角材の削り出し
採用製品 フォームクランプ
お客さまの声 多数個取り治具として使用。1パレットあたりの加工時間が長くなり、夜間にも加工ができるようになりました。
事例の詳細へ
業種 金属加工業
用途 横形マシニングセンタによる面加工
加工ワーク 機械構造用合金鋼
採用製品 CP125、CP127 フォームクランプ CP125、CP127 フォームクランプ
お客さまの声 これまでバイスやサイドクランプなどではクランプしづらい形状のワークも、穴の内径を突っ張ってクランプすると、簡単に作業が行えるようになりました。
業種 電子部品金型設計・製造
用途 横形マシニングセンタでの穴加工・ミーリング加工
加工ワーク SC材(最小長さ150mm/ 最大長さ350mm・厚み(10～25mm))
採用製品 CP104 トークランプ
お客さまの声 さまざまなワークサイズに対応でき多数個取りも可能。加工精度も安定しました!!
業種 建設部品加工
用途 横形マシニングセンタでの穴加工・ミーリング加工
加工ワーク 鋳造材
採用製品 CP107 サイドクランプ
お客さまの声 多数個取りが可能になり、段取り時間も従来比1/2以下。クランプ力UPで不良率DOWN!!
業種 航空部品加工
用途 横形マシニングセンタでの粗加工
加工ワーク チタン材
採用製品

OKバイス

※さまざまなタイプがあります。
お客さまの声 採用前は、上からのクランプのためクランプ代を考慮した素材寸法であったが、採用により素材のムダを省くことができた。
業種 医療関連機器・電子応用機器の機械加工
用途 立形マシニングセンタでの穴加工・ミーリング加工
加工ワーク アルミ削り出し
スロットクランプ MBSC
採用製品 MBSC スロットクランプ
お客さまの声 従来はバイスで1個ずつ加工。本製品採用で、多数個取り・工程集約・素材のクランプ代の削減ができた。
業種 各種部品加工
用途 横形マシニングセンタでの穴加工・ミーリング加工
加工ワーク アルミ削り出し
ダブルエッジクランプ MBDE
採用製品 MBDE ダブルエッジクランプ
お客さまの声 安価でコストパフォーマンスが非常に高いため、大量に採用しました!!
業種 油圧装置設計製作
用途 横形マシニングセンタでの穴加工・ミーリング加工
加工ワーク SC角材
採用製品 PTPD ナットランナー引込みクランプ
お客さまの声 従来は自作の引込みクランプを使用。本製品採用によりスパナ締めの作業性も良くなり段取り時間が短縮できた。
業種 医療機器製造
用途 横形マシニングセンタでの穴加工・ミーリング加工
加工ワーク アルミ(A6063)削りだし
採用製品 CP120 外形クランプ
お客さまの声 従来は立形マシニングや汎用機で4工程で加工。本製品採用により1工程で全加工できるようになった。

サポーター&スペーサー

業種 電気部品製造
用途 立形マシニングセンターによる、穴、面加工
加工ワーク アルミダイカスト
採用製品 BJ360 コンパクトワークサポーター
解説 ナチュラルサポーターに変更したことで、これまで時間が掛かっていたビビり防止の作業が、工具レスで簡単に行うことができました。
業種 一般産業機械製造
用途 横形マシニングセンタでの各種加工
加工ワーク 鋳造品
採用製品 BJ360 コンパクトワークサポーター
解説 調整作業がいらず、段取り時間をかなり短縮できました。これを機に、今はさまざまなタイプのナチュラルサポーターを大量に利用しています。

位置決め部品

業種 自動車部品製造
用途 立形マシニングセンタでの穴、面加工
加工ワーク アルミダイカスト
採用製品 CP710 スプリングピン スプリングピン CP710
解説 鋳抜き穴をつかったピン位置決めにより、形状不安定なアルミダイカストの位置決めが正確にできるようになりました。

治具交換システム

業種 金型メーカー
用途 5軸加工機での治具の載せ替え
加工ワーク ダイカスト金型部品
採用製品 フレックスゼロベース
お客さまの声 治具の載せ替え時間が30秒になりました。また、コンパクトなため小さいテーブルサイズにも設置できました。
事例の詳細へ
業種 自動車関連 金型や試作品加工
用途 5軸加工機での治具の載せ替え
採用製品 フレックスゼロベース
お客さまの声 芯出し作業を自動化でき、5分程で済むようになりました。機械稼働率の向上と省人化を実現しました。
事例の詳細へ
業種 各種部品加工
用途 立形/横形マシニングセンターでの穴加工・ミーリング加工
加工ワーク ステンレス・アルミ
採用製品

ボールロックシステム
BS1 フランジシャンク + BB2 ボルトインマウントブッシュ
お客さまの声 同一の治具を各機械の稼働状況に合わせて、空いている機械に搭載でき、全体の機械稼働率向上につながった。

バイス&バキューム

業種 各種部品加工
用途 5軸加工機での削り出し・治具交換
加工ワーク アルミブロック
採用製品 CP170-N センタリングクランプ CP180 フレックスゼロベース
お客さまの声 治具と工具の干渉がないため、多方向からの加工の集約が可能となった。 クランプ力も十分であり夜間含めて安心して無人連続加工できている。
業種 各種部品加工
用途 5軸加工機での穴加工・ミーリング加工
加工ワーク SKD61
採用製品 シェンケ クランピング システム
お客さまの声 他社の5軸用バイスではクランプ力が弱かった。だが、本製品のクランプ力には非常に満足している！！

ワンタッチクランプ

業種 自動車部品の製造
用途 車のシート用パイプ溶接時のクランプ
採用製品 QLSNDM スナップクランプ(ダウンミニタイプ)
お客さまの声 使用していたトグルクランプの耐久性に問題があり、2・3ヶ月に一度交換もしくは調整。 本製品を採用したら、耐久性が飛躍的に伸び、作業性も抜群!!
業種 株式会社ニイガタマシンテクノ様
用途 横形マシニングセンタでの穴加工・ミーリング加工
加工ワーク 鋳造品
採用製品 QLPDH 引込みクランプ(重荷重タイプ)
お客さまの声 本製品採用で、段取り時間が短縮でき、荒加工・仕上げ加工ともに問題無く加工できた。
業種 自動車部品加工
用途 立形マシニングセンタでの穴加工・ポケット加工
加工ワーク アルミ板(厚み3mm)
採用製品 QLSCL-R 薄型カムサイドクランプ
お客さまの声 工具レスで作業性良く、板厚3mmのワークの加工用クランプとして全く問題ない。

ワークグリッパー

業種 一般産業機械製造
用途 横形マシニングセンタでの各種加工
加工ワーク 鋳造品
採用製品 BUH ワークグリッパー
お客さまの声 先端がスイベルするため、接触面にしっかりと当たる。また先端の形状やバリエーションが豊富です。
  1. 採用事例
    標準機械部品
  2. 採用事例
    標準治具
  3. 採用事例
    その他製品

採用事例
その他製品

無線機器

業種 自動車部品製造
用途 ボルト締結ライン
採用製品 シグナルスイッチ2
解説 既設ラインに簡単に設置でき、 有線の場合にかかる多額の費用を節約できた。(有線の場合、1mあたり約1万円)
事例の詳細へ
業種 建築金物部品製造
用途 製造ライン
採用製品 シグナルスイッチ2
解説 生産完了や異常時に、離れた場所にある機械を連動して自動停止させることで節電ができました。
事例の詳細へ
業種 自動車製造
用途 部品の無人搬送(AGV)
採用製品 シグナルスイッチ2
解説 部品の無人搬送車（AGV）の異常停止をすばやく把握。即座のトラブル対処が可能になり、運搬効率がアップしました。
事例の詳細へ
