サイドクランプ

小物・薄物・多数個取りに適した「サイドクランプ」

サイドクランプとは

サイドクランプとは、切削加工用治具の中でも、ワークを横から押すクランプ部品です。 ワーク上面の加工をする際のクランプとして使用されます。

加工するワークには小物、薄物、異形など、さまざまな形状があります。また粗加工、仕上げ加工など、さまざまな加工工程があります。

ツールとの干渉を回避しながらワークを確実に保持するために、ワーク形状や加工工程に適したサイドクランプを使用する必要があります。 サイドクランプは、横押しクランプとも呼ばれます。

サイドクランプはワークを横から押すクランプ部品

こんなことでお困りではありませんか?

  • 小物ワークの治具で、クランプ部品が場所を取り、あまり多く配置できない
  • 薄物ワークの治具で、クランプ部品の背が高く、ツールの干渉が心配だ
  • 多数個取りの治具で、クランプ作業が多く、手間がかかる

そんな時は、サイドクランプで解決!

小物ワークの治具で、クランプ部品が場所を取り、あまり多く配置できない
小物ワークをクランプする際になるべく多く配置しようとしても、クランプ部品が場所を取ってしまい、思ったほど多く配置できないことがあります。 イマオのサイドクランプは場所を取らないコンパクトタイプをご用意。 小物ワークの多数個取りに最適です。
サイドクランプ 小物ワーク
サイドクランプ 複数配置

加工エリアを最大限に活かせるコンパクト設計

薄物ワークの治具で、クランプ部品の背が高く、ツールの干渉が心配だ

薄物ワークをクランプする際にクランプ部品の背が高いと、上面加工時のツール干渉に影響します。また加工時のツール干渉を回避するために加工が制限されてしまいます。 イマオのサイドクランプは上面加工時に干渉しにくい薄型タイプをご用意。 薄物ワークに最適です。
サイドクランプ 薄物ワーク
サイドクランプ ツール干渉しにくい

上面加工時のツール干渉を回避しやすい形状

多数個取りの治具で、クランプ作業が多く、手間がかかる

ワークを多数個取りする治具の場合、ワーク数量分のクランプ作業が必要となり、手間と時間がかかることがあります。 イマオのサイドクランプは、口金が両側に開き、一度に2個のワークをクランプできる両開きタイプをご用意。 クランプ工程数を半減し、手間と作業時間の削減に役立ちます。
サイドクランプ 両開きタイプ
サイドクランプ 作業時間削減

一度に2個のワークをクランプ

さらにこんな特長もあります

クランプ時のワークの浮き上がりを防ぐ浮き上がり防止タイプ

ワークを横から強力にクランプすると、ワークが浮き上がって目標の精度が出せないことがあります。

イマオのサイドクランプは、ワークを斜め下方向にクランプする浮き上がり防止タイプをご用意。 クランプ時のワークの浮き上がりを防ぎ、高精度加工に寄与します。

サイドクランプ 浮き上がり防止
サイドクランプ 浮き上がり防止 両側
①ワークを固定する水平分力
②ワークの浮き上がりを防止する垂直分力

異形ワークに最適なセルフカットタイプ

異形ワークはクランプしづらく、治具作成に苦労します。

イマオのサイドクランプは、異形ワークに合わせて削り、専用の治具を作成できるセルフカットタイプをご用意。 異形ワークに最適です。

サイドクランプ セルフカット事例
サイドクランプ セルフカット事例2

アルミワークなどのキズ防止に最適な軟材タイプ

アルミ製や銅製などのワークは、クランプの際にキズが付きやすいです。

イマオのサイドクランプは、口金にアルミや黄銅の軟材を使用したクランプをご用意。 アルミ製や銅製のクランプキズ防止に最適です。

サイドクランプ 軟材タイプ
サイドクランプ アルミや黄銅のクランプも可能

採用事例

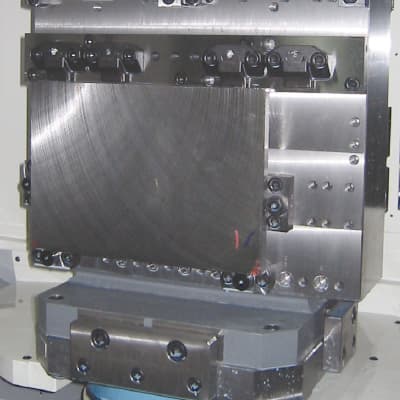

サイドクランプ採用事例 CP104
加工
横形マシニングセンタでの穴加工・ミーリング加工
ワーク
SC材 厚み10~25mm
クランプ
トークランプ CP104

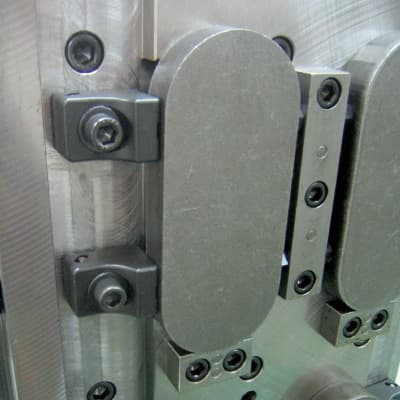

サイドクランプ採用事例 CP107
加工
横形マシニングセンタでの穴加工・ミーリング加工
ワーク
鋳造材
クランプ
サイドクランプ CP107
サイドクランプ採用事例 MBDE
加工
横形マシニングセンタでの穴加工・ミーリング加工
ワーク
アルミ削り出し
クランプ
ダブルエッジクランプ MBDE
