トライアングルグリップ

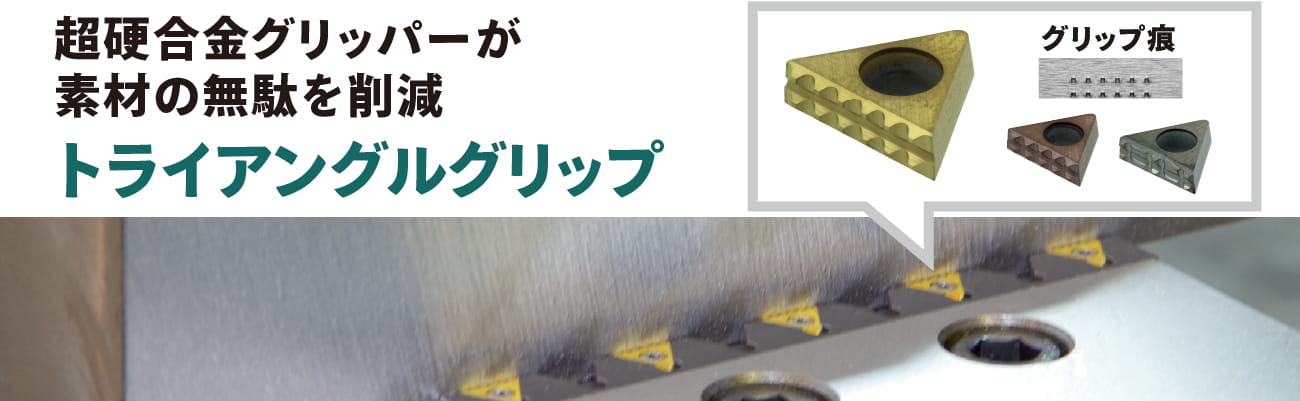

5面加工ワークの材料と加工の無駄を無くす超硬合金グリッパー『トライアングルグリップ』

トライアングルグリップはバイスや治具の把握力を大幅に強化します。
超硬合金製のピラミッド形状グリッパーがワークにしっかりと食い込むことで、3.5mmの掴み代でも強力に固定して逃しません。

特長

お手持ちのバイスが5軸加工用バイスに変身

従来より小さい掴みしろでグリップすることができます

ワークへの前加工(ダブテール、スタンピング加工)は一切不要

従来は必要な前加工が不要になります

ダブルプルダウン機構で強力クランプ

三角形状が密着接合して振動を吸収

グリップ痕の例

素材
スチール(引張り強さ980N/mm2
クランプ力
40kN

片側5個、合計10個使用

食込み深さ0.16mm

選定

ワーク材質にあわせて、3タイプより選択できます。<グラフの条件:片側の口金に5個のグリップ 合計10個使用>

スチール用

TRIG-STD

トライアングルグリップ STD

TRIG-STDのクランプ力のグラフ

歯数12

一般鋼に最適なグリップ力

焼入れ(HRC50〜54)スチール用

TRIG-HRC

トライアングルグリップ HRC

TRIG-HRCのクランプ力のグラフ

歯数10

歯数減により1歯当りの圧力が増大、グリップ力を強化

アルミニウム用

TRIG-ALU

トライアングルグリップ ALU

TRIG-ALUのクランプ力のグラフ

歯数6

ピラミッド歯の食い込みとフラット面の接地により、柔らかいワークも確実に固定

使用方法

お手持ちのバイス等に取付けてご利用ください。

  1. TRIG用ツール(別売)で口金にポケット加工

    TRIG用ツール

    ポケット穴の加工には、こちらの加工ツールをご使用ください。

    TRIG用ジョー(スターターキット)

    ポケット加工が施されているジョー口金もご用意しております。

  2. グリップを取付け
  3. 口金をバイスへ取付け
