インデックスプランジャー

インデックスプランジャーとは

インデックスプランジャーとは、角度割り出しやスライド機構などの位置決めをするための部品です。

あらかじめ設定した穴や溝に先端のピンが入り位置決めをします。ノブ等の操作で位置決めを解除し、別の箇所に達すると内蔵ばねの作用でピンが戻り、再度位置決めします。

インデックスプランジャーは割り出し、スライド調整、部品着脱の位置決めなどの目的で使用され、工作機械、食品機械、包装機械などさまざまな産業機械に使われます。

その他プランジャーのご紹介

カタログを見る

こんなことで悩んでいませんか？

ずれずに位置決めしたい
使い方に応じて選びたい
サビの発生が心配

そんな時は、インデックスプランジャーで解決!

ずれずに位置決めしたい

プランジャーで位置決めする際、思わぬ負荷がかかった場合に位置決めがずれることがあります。

インデックスプランジャーは、あらかじめ設定した穴や溝にピンが入り込んで位置決めします。ノブ等を操作して位置決めを解除しない限りずれません。思わぬ負荷がかかっても、ずれることなく位置決めし、誤操作を防止します。

ノーズで位置決めがきいています。

ノブを引くとノーズが引っ込みます。

使い方に応じて選びたい

指先での操作や自動化など、仕様によって適した形状が必要となります。

イマオのインデックスプランジャーは、操作に適したノブタイプ・レバータイプや、自動化ユニットとジョイントできるオネジタイプなどさまざまな仕様があります。

サビの発生が心配

鉄製の場合、サビが心配です。

イマオのインデックスプランジャーは本体、ピン、バネなどオールステンレス製をご用意しています。食品機械や半導体製造装置などサビを嫌う場所に最適です。

さらにこんな特長の製品もあります

自動化に適したエア作動タイプ

エアで先端のピンの出し入れを操作して、位置決め・解除をするインデックスプランジャーです。自動化に適しています。

エア作動タイプ詳細へ

精度よく位置決めする高精度タイプ

専用ブッシュと組み合わせて使用することで高精度の位置決めができるインデックスプランジャーです。

ピン形状がストレートタイプとテーパータイプをご用意しています。

ストレートタイプ詳細へテーパータイプ詳細へ

位置決め状態を見える化する解除マーク付きタイプ

位置決め解除の状態（ノブを引いた状態)で解除マーク（レッド）が出現します。

解除マークが目視できる場合は、位置決めが解除されているか、またはピンが相手側にしっかりはまっていないことを確認できます。

位置決め状態の見える化に役立ちます。

解除マーク付きタイプ詳細へ

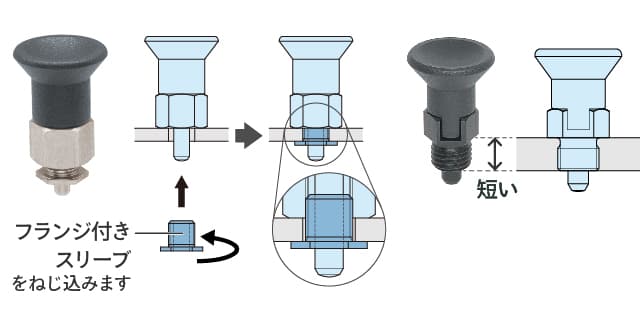

薄板にも取り付けられる薄板取り付けタイプ

薄板を挟み込んで取り付けるタイプや、取付ネジ長さが短いタイプをご用意しています。

取付箇所の厚みが薄い場合に適しています。

薄板取り付けタイプ一覧へ

位置決め解除の状態で保持できるノーズロックタイプ

ノブタイプ

ノブを引いた状態で90°回転させると、位置決め解除の状態で保持できます。

レバータイプ

レバーを180°回転させると、切欠きにおさまり位置決め解除の状態で保持できます。

採用事例

部品着脱時の位置決め

ノズル着脱位置の固定

裁断機の位置調整

プランジャーの採用事例を見る

製品動画

関連製品

インデックスクランパー

ワンタッチ操作で位置決めと固定が可能。角度の割り出しやスライド調整後の固定に最適。

詳細を見る

プランジャー

ばねを内蔵し、先端のボール(ピン)が荷重により出入りすることで相手側の穴や溝に入り位置決めする部品。

詳細を見る
