ガイドレール

ガイドレールとは

ガイドレールは、チェーンガイド、ベルトガイド、搬送ガイドに分類されます。

チェーンガイドベルトガイドは、チェーン、ベルトの蛇行を防ぎ、なめらかに動かすための部品です。

搬送ガイドは、搬送物がコンベア等から脱落しないようにするためのガイドとして使用される部品です。

ガイドレールは、工作機械、食品機械、包装機械等、多くの産業機械に使用され、用途によって チェーンガイド、ベルトガイド、コンベアガイド等と呼ばれたり、材質によってエンプラレールと呼ばれたりします。

こんなことでお困りではありませんか?

  • チェーンがガイドと擦れる音がうるさい
  • コンベア搬送のワークがガイドに擦れてなめらかに搬送できない
  • チェーンがガイドに擦れて摩耗しやすい
  • コンベア搬送のワークがガイドに擦れて傷が付く

そんな時は、エンプラガイドレールで解決!

エンプラガイドレールとは、ガイドレールの種類の中でも耐摩耗性・低摩擦性・自己潤滑性等の特性を持った超高分子量ポリエチレンで作られたエンジニアリングプラスチック製ガイドレールです。

超高分子量ポリエチレンのさまざまな特性が、お客さまの課題を解決します。

ノイズを低減したい

摩擦係数がきわめて低い低摩擦性の特性が、チェーン等の走行を静かにし、ノイズを低減します。

チェーン等の摩耗を軽減したい

耐摩耗性が高く、自己潤滑性の特性によって、乾いた金属との接触でも走行がなめらかになり、チェーン等の摩耗や搬送物の損傷を軽減します。

搬送物の損傷を軽減したい

耐摩耗性が高く、自己潤滑性の特性によって、ガイド接触時にもなめらかなワーク搬送を実現し、搬送中の傷や損傷を軽減します。

酸性、アルカリ性薬品を使用するため、腐食が心配だ

酸性、アルカリ性等の耐薬品性に優れているため、腐食しにくいです。

衝撃によるガイドの破損が心配だ

高強度の特性により、ピーク時のストレス変化や衝撃に耐え、ひび割れや破損が発生しにくいです。

更にノイズを低減し、摩耗・損傷を軽減したい

より摩擦係数が低いLubX(※)は、更なるノイズの低減、摩耗・損傷の軽減を実現します。

LubX(※)の特長

LubXはポリアセタールとスチールに対する摩擦係数が極めて低いLubX CとPET(特に飲料ボトル)に対する摩擦係数が極めて低いLubX Sがあります。

ガイドレールの低摩擦性を比較1 (LubX C)

※この動画では音が流れます。音量等にご注意ください。

ガイドレールの低摩擦性を比較2 (LubX S)

※この動画では音が流れます。音量等にご注意ください。

使用例

採用事例

チェーン ガイド(CGCガイド)

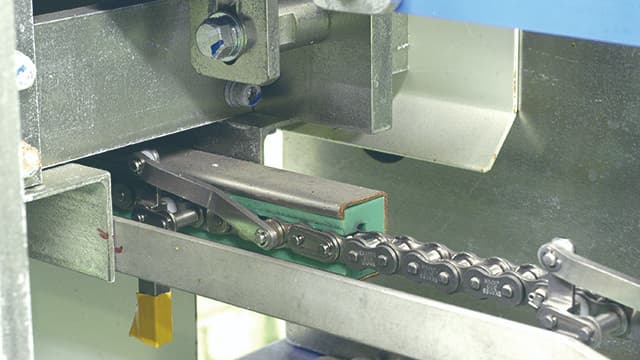

CGC チェーン ガイドの使用例
機械
包装機械
工程
搬送工程
用途
チェーン送り
製品
CGC

A型ガイドレール

チェーンレールの使用例
機械
食品機械
工程
搬送工程
用途
ガイド位置の調整
製品
KG-GR1

製品

チェーンガイド

AG

チェーン ガイド(AGガイド)

AG-S

チェーン ガイド(AG-Sガイド)

CLG

チェーン ガイド(CLGガイド)

AGD

チェーン ガイド(AGDガイド)

DLG

チェーン ガイド(DLGガイド)

AGC

チェーン ガイド(AGCガイド)

GLGC

チェーン ガイド(GLGCガイド)

AGC-S

チェーン ガイド(AGC-Sガイド)

CGC

チェーン ガイド(CGCガイド)

CGOC

チェーン ガイド(CGOCガイド)

AGDC

チェーン ガイド(AGDCガイド)

DLGC

チェーン ガイド(DLGCガイド)

ベルトガイド

搬送ガイド

ZR

ウェア ストリップ(Z型レール)

LR

ウェア ストリップ(L型レール)

TR

ウェア ストリップ(T型レール)

FLR

ウェア ストリップ(フラットレール)

FLRW

フラットレール

FC

ガイド レール(FCプロファイル)

RC

ガイド レール(RCプロファイル)

CRR

R型ガイドレール

CRC

C型ガイドレール

CRC

C650型ガイドレール、C675型ガイドレール

CRC

K型ガイドレール

KG-GR1

A型ガイドレール

KG-GR2

AⅡ型ガイドレール

KG-PR

ガイドレール プロファイル

KG-BR1

ブラケット

KG-BR2

ブラケット

KG-TR

調整ボルト

KG-RR

調整ロッド

L5-TST

Tナット 5ST

その他のバリエーション

AG-AL

アルミチェーンガイド(AGガイド)

CG-AL

アルミチェーンガイド(CGガイド)

ガイドレール追加工サービスのご案内

イマオでは、お届けしてからすぐにご利用いただけるように、切断やネジ穴加工等の追加工サービスを行っております。
