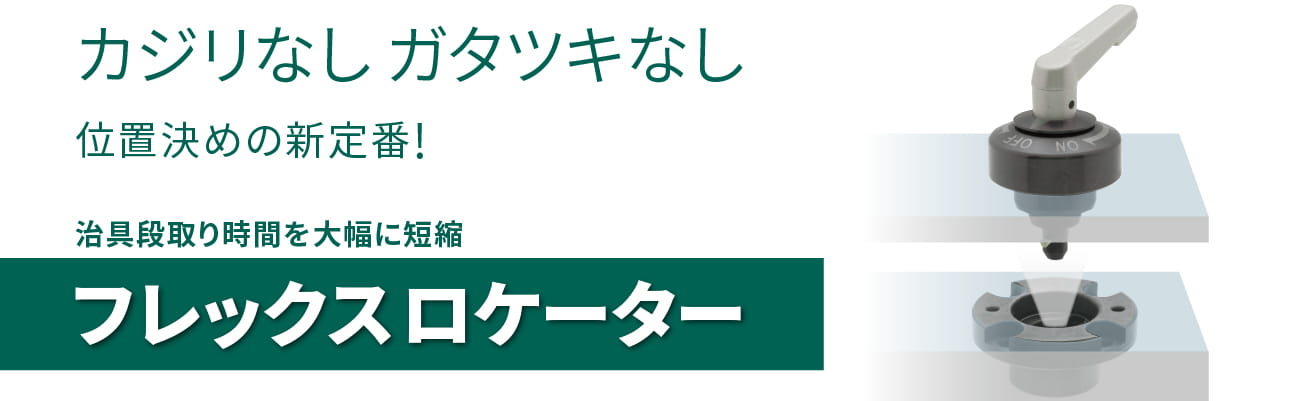

フレックスロケーター

お手軽!省スペース!優れたコストパフォーマンス!「フレックスロケーター」

フレックスロケーターは、各種アタッチメント交換や小型、大型機械の治具交換用の位置決め部品です。

ピンとブッシュにテーパー形状を施すことにより、簡単な取り付け穴加工で、作業性が良く、高い再現精度を実現します。また、位置決めと締結が同時にできるタイプも登場。より利便性が高くなりました。

特長

  1. お手軽!

    テーパーコーンの採用により、位置決めを効率化。可動式テーパーブッシュの採用により、簡単な取付穴加工で、確実な二面拘束が行われます。

  2. 省スペース!

    コンパクトなテーパーピンとテーパーブッシュにより、省スペース化を実現。

  3. 優れたコストパフォーマンス!

    シンプルな構造で低コストながら、繰り返し位置決め精度10μmを実現!

製品動画

※この動画では音が流れます。音量等にご注意ください。

製品

シンプルで安価に位置決めするボルト固定タイプ

位置決め専用

フレックスロケーター

  • 取付け、取外しが簡単なボルト固定タイプ
  • 繰り返し位置決め精度:10μm

CP720

フレックスロケーター(テーパーピン)

CP725

フレックスロケーター(テーパーブッシュ)

CP725-P

フレックスロケーター(プロテクションカバー)

位置決め専用

フレックスロケーターセンター固定

  • スペースを取らないコンパクトな圧入固定タイプ
  • 繰り返し位置決め精度:10μm

CP721

フレックスロケーター センター固定(テーパーピン)

CP726

フレックスロケーター センター固定(テーパーブッシュ)

CP726-P

フレックスロケーター センター固定(プロテクションカバー)

プレートの交換時間を短縮するクランプ内蔵タイプ

位置決め&クランプ

ワンタッチフレックスロケーター 六角タイプ

  • 省スペースで高い保持力を発揮するクランプボルト仕様 (締付け力を管理するコントロールレンチをオプション設定)
  • 繰り返し位置決め精度:8μm
  • クランプ力:1700N、 3000N、4500N

CP730

ワンタッチフレックスロケーター 六角タイプ(ピン)

CP735

ワンタッチフレックスロケーター(ブッシュ)

CP735-P

ワンタッチフレックスロケーター(プロテクションカバー)

CP-TCW

トルクコントロールレンチ

位置決め&クランプ

ワンタッチフレックスロケーター カムレバータイプ

  • レバー操作だけで固定できる工具レス仕様
  • 繰り返し位置決め精度:8μm
  • クランプ力:600N、1200N、1800N

CP731

ワンタッチフレックスロケーター カムレバータイプ(ピン)

CP735

ワンタッチフレックスロケーター(ブッシュ)

CP735-P

ワンタッチフレックスロケーター(プロテクションカバー)

位置決め&クランプ

ワンタッチフレックスロケーター ノブタイプ

  • スペースのないところでも操作しやすいノブ回転仕様
  • 繰り返し位置決め精度:10μm
  • クランプ力:350N、600N

CP723

ワンタッチフレックスロケーター ノブタイプ(テーパーピン)

CP727

ワンタッチフレックスロケーター(テーパーカムブッシュ)

位置決め&クランプ

ワンタッチフレックスロケーター レバータイプ

  • 繰り返し位置決め精度:10μm
  • クランプ力:600N、700N

CP722

ワンタッチフレックスロケーターレバータイプ(ピン)

CP727

ワンタッチフレックスロケーター(テーパーカムブッシュ)

省力化が可能なエア駆動タイプ

位置決め&クランプ

エアフレックスロケーター

  • エア圧+バネ圧によりクランプ力向上
  • 繰り返し位置決め精度:3μm
  • クランプ力:4kN、6.3kN

AMWF-W

エアフレックスロケーター(ピン)

AMWF-BU

エアフレックスロケーター(ブッシュ)

位置決め&クランプ

エアフレックスロケーター

  • 優れたコストパフォーマンスで機械装置への組込品としても最適
  • 繰り返し位置決め精度:±10μm
  • クランプ力:250N、350N

AMWF-L-S

エアフレックスロケーター(ロケートピン)

AMWF-BU

エアフレックスロケーター(ロケートブッシュ)
