ワンタッチ着脱 ボールインキャッチャー よくあるお問い合わせ

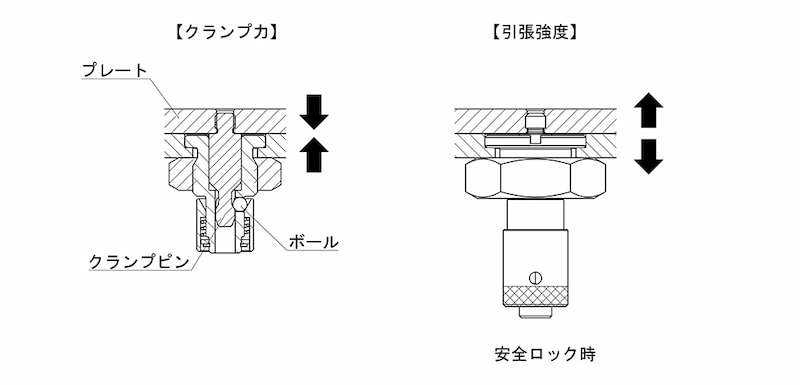

クランプ力とは本体内部のスプリングにより押し出されたボールが、クランプピンのテーパー部に当たることでプレートを引き込む力です。

ロック付き製品の引張強度は、ロック時にボールインキャッチャーを引っ張った時に耐えられる最大荷重となります。(クランプ力以上の力で引っ張った場合、プレート間に隙間が生じます。)ロックなし製品はクランプ力以上の力で引っ張ると外れます。

下記、製品の技術データを参考にしてご検討ください。

注) クランプ力以上の力で引っ張ると外れますのでご注意ください。

【ロック付き】

注) 引張強度は、安全ロック時の数値です。

カタログ記載の技術データは、安全率を考慮した数値ではございませんので、破損する数値とお考えください。

【ロック付き】

注) 引張強度は、安全ロック時の数値です。

製品に負荷を掛けない状態にて取付け･取外しの耐久試験を行っています。

製品の耐久試験結果は下記となりますので、参考にしてご検討ください。

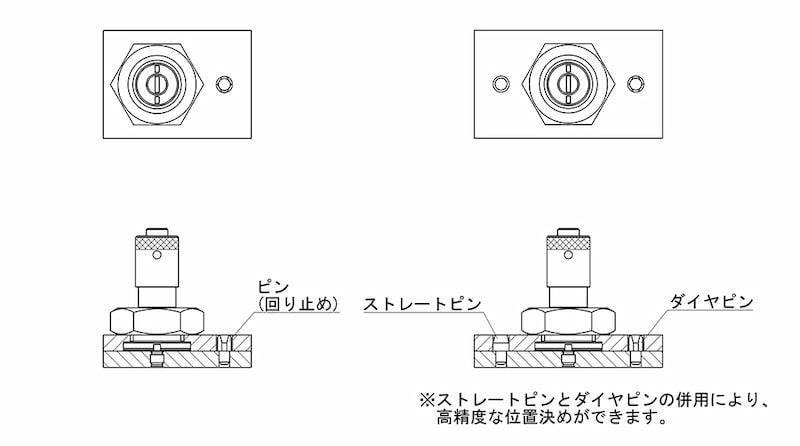

1個ずつでも使用はできます。ただし、プレートの回り止めは必要となりますので、ピンなどを併用してお使いいただくことをお奨めします。
