ワンタッチ着脱 ホールクランパー よくあるお問い合わせ

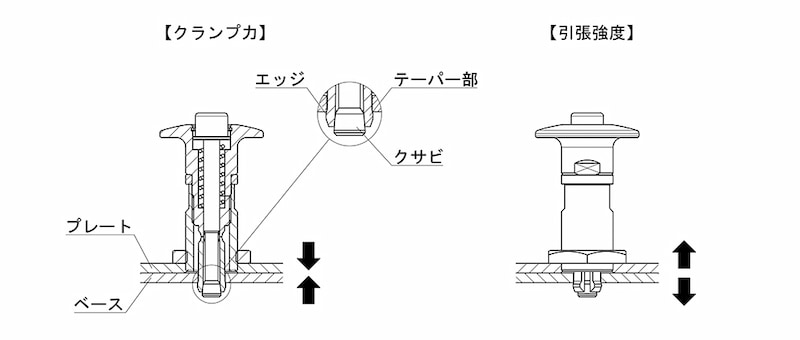

クランプ力とは、クサビにより押し広げられたテーパー部が取付け穴のエッジに当たることで、プレート同士を密着させる軸方向の力です。

クランプ力以上の荷重が引っ張り方向に加わりますとすき間が生じますが、プレート間のすき間を0.1mm以内で保持できるのが保持力となります。

引張強度とはベースからプレートを引っ張った時に、クランパーが耐えられる最大荷重となります。

下記、製品の技術データを参考にしてご検討ください。

オフセット荷重(モーメント荷重)がかかる場合でも使用は可能です。

製品に加わる荷重の計算方法、すき間の発生および製品の破損に関する注意事項については、下記PDFデータを参考にしてご検討ください。

カタログ記載の技術データは、安全率を考慮した数値ではございませんので、破損する数値とお考えください。

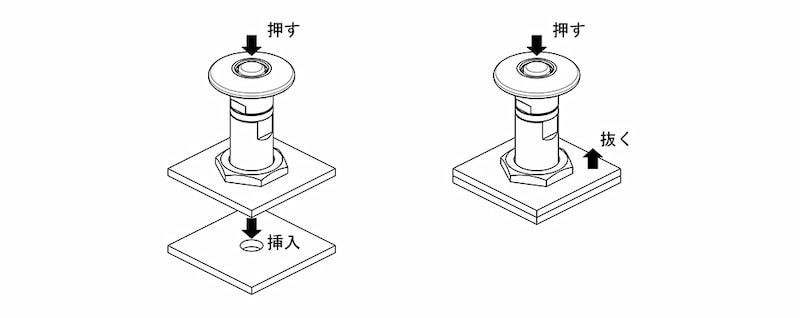

クランプ時はボタンを押しながら取付け穴に挿入し、ボタンを放すことでクランプします。アンクランプ時は、再びボタンを押しながらクランパーを抜きます。

ボタンを押す力は下表を参考にしてください。(数値は若干前後します。)

製品に負荷を掛けない状態にて取付け･取外しの耐久試験を行っています。

製品の耐久試験結果は下記となりますので、参考にしてご検討ください。

本製品は板ワークなどを挟み込むことを想定しておりませんので、使用できないとお考えください。

使用は可能です。

側面取付けの場合、取付けワークの重量(モーメント荷重)により隙間が生じます。吊り下げ時にワーク重量がクランプ力以上の場合、隙間が生じます。(下表をご参照ください。)

側面取付けや吊り下げて使用する場合は、安全対策を十分に行い使用してください。

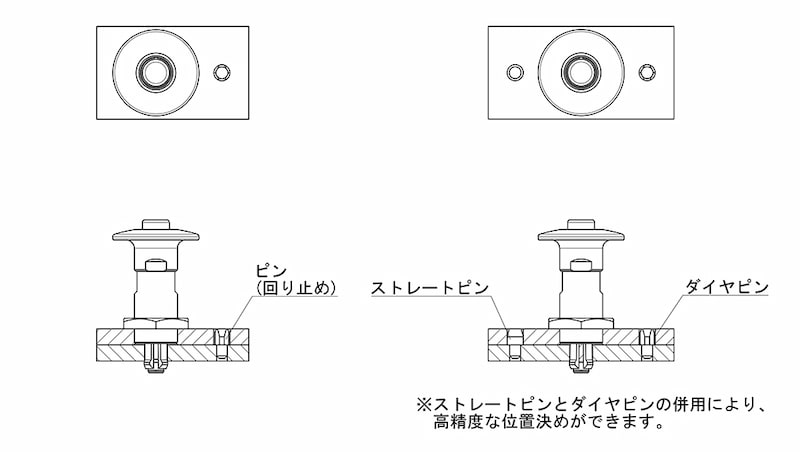

1個でも使用はできます。ただし、プレートの回り止めは必要となりますので、ピンなどを併用してお使いいただくことをお奨めします。
