ワンタッチ着脱 サムターンクランパー(自在アプローチ) よくあるお問い合わせ

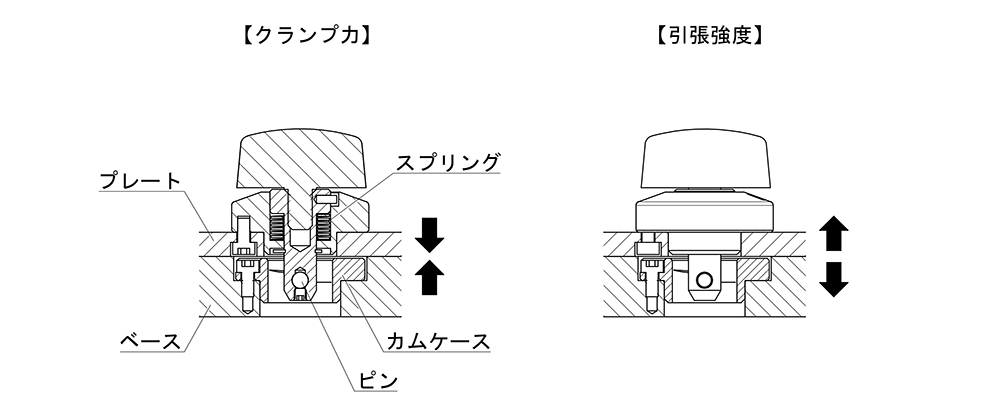

クランプ力とはピンがカムケース内部のカム面に当たりスプリングを圧縮させ、プレートを引き込む力です。
本製品はバネクランプ構造のため、クランプ力以上の荷重が引っ張り方向に加わりますとすき間が生じますので、保持力とクランプ力は同一とお考えください。

引張強度とはベースからプレートを引っ張った時に、クランパーが耐えられる最大荷重となります。

下記、製品の技術データを参考にしてご検討ください。

オフセット荷重(モーメント荷重)がかかる場合でも使用は可能です。

製品に加わる荷重の計算方法、すき間の発生および製品の破損に関する注意事項については、下記PDFデータを参考にしてご検討ください。

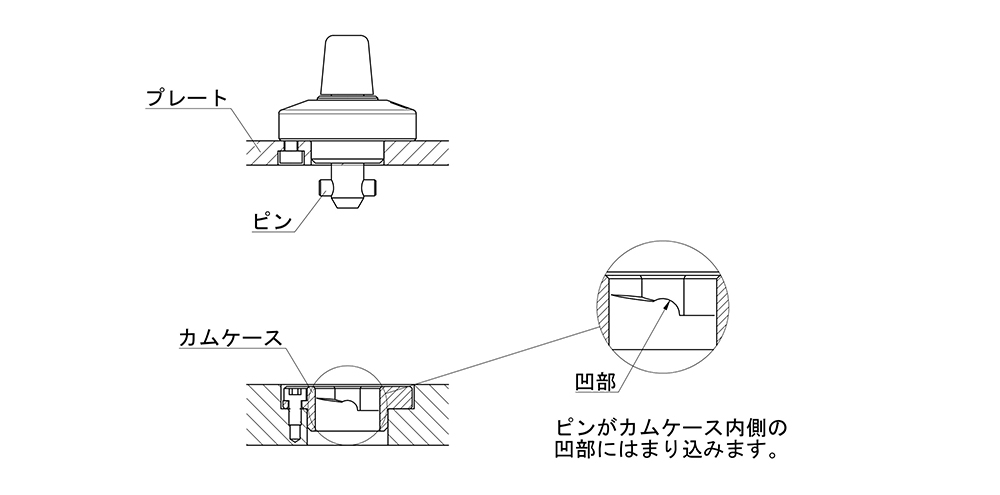

クランプ時は、クランパーのピンがカムケース内側の凹部にはまり込むため、振動によりクランプが解除されることなくご使用いただけます。

カタログ記載の技術データは、安全率を考慮した数値ではございませんので、破損する数値とお考えください。

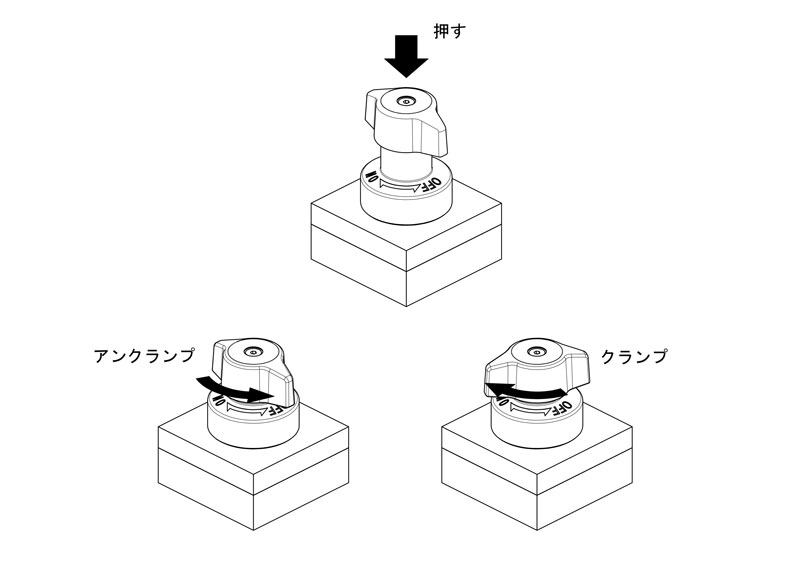

押し下げ力はクランパーのピンをカムケースに挿入するために必要な力です。操作トルクとはノブをON/OFFの位置に回すために必要なトルクです。

ノブの押し下げ力や操作トルクは、下表を参考にしてください。（トルク値は若干前後します。）

製品に負荷を掛けない状態にて取付け･取外しの耐久試験を行っています。

製品の耐久試験結果は下記となりますので、参考にしてご検討ください。

カタログ記載数値に間違いはありません。

内部構造やスペースの関係上、小さいタイプは強度の高い部分があるため、大きいタイプと比べ強度値が高くなっています。

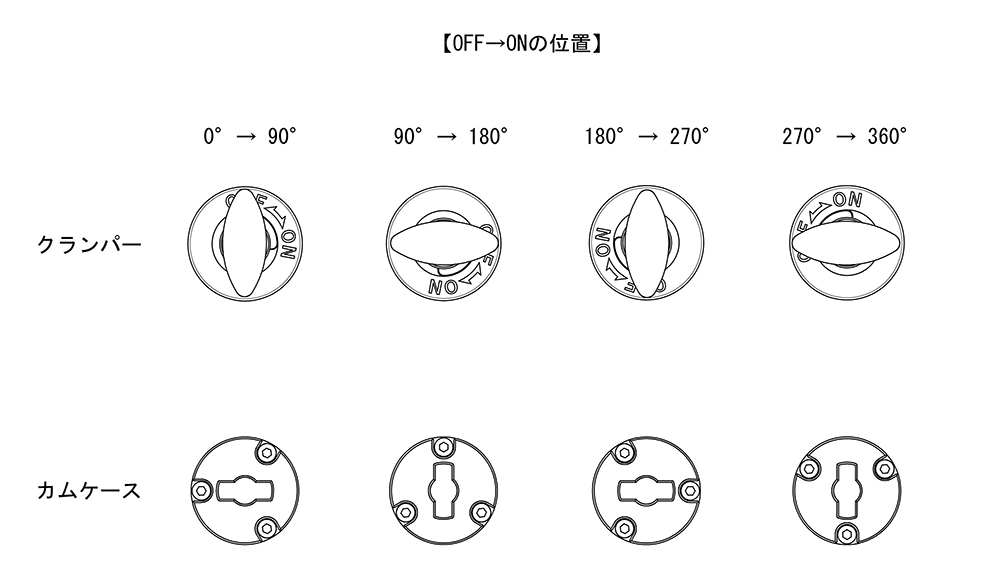

クランパーのON/OFFの位置は、クランパーとカムケースを取付けた方向で決まります。

取付け方向は、下図を参考にしてください。

使用は可能です。

側面取付けの場合、取付けワークの重量(モーメント荷重)により隙間が生じます。
吊り下げ時にワーク重量がクランプ力以上の場合、隙間が生じます。(下表をご参照ください。)

側面取付けや吊り下げて使用する場合は、安全対策を十分に行い使用してください。

別売品のスペーサーをご活用いただくことで、3mm以上6mm未満の薄い板にも使用可能です。

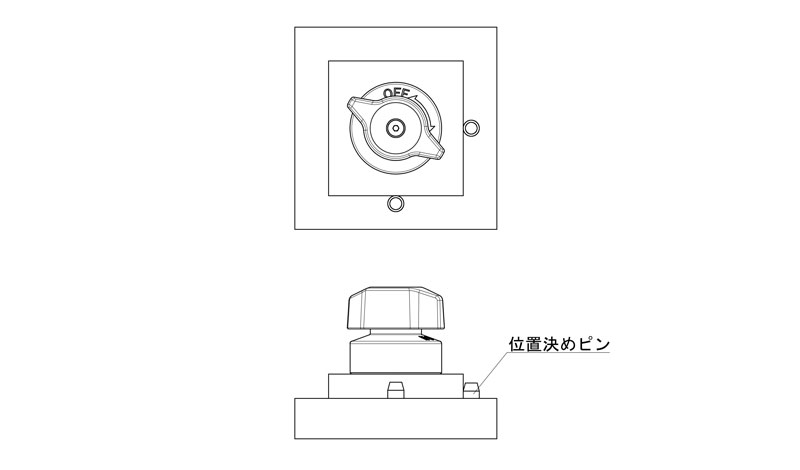

1個ずつでも使用はできます。ただし、プレートの回り止めは必要となりますので、ピンなどを併用してお使いいただくことをお奨めします。
