ワンタッチ着脱 サムターンクランパー よくあるお問い合わせ

クランプ力とはピンがカムケース内部のカム面に当たりスプリングを圧縮させ、プレートを引き込む力です。
本製品はバネクランプ構造のため、クランプ力以上の荷重が引っ張り方向に加わりますとすき間が生じますので、保持力とクランプ力は同一とお考えください。

引張強度とはベースからプレートを引っ張った時に、クランパーが耐えられる最大荷重となります。

下記、製品の技術データを参考にしてご検討ください。

オフセット荷重(モーメント荷重)がかかる場合でも使用は可能です。

製品に加わる荷重の計算方法、すき間の発生および製品の破損に関する注意事項については、下記PDFデータを参考にしてご検討ください。

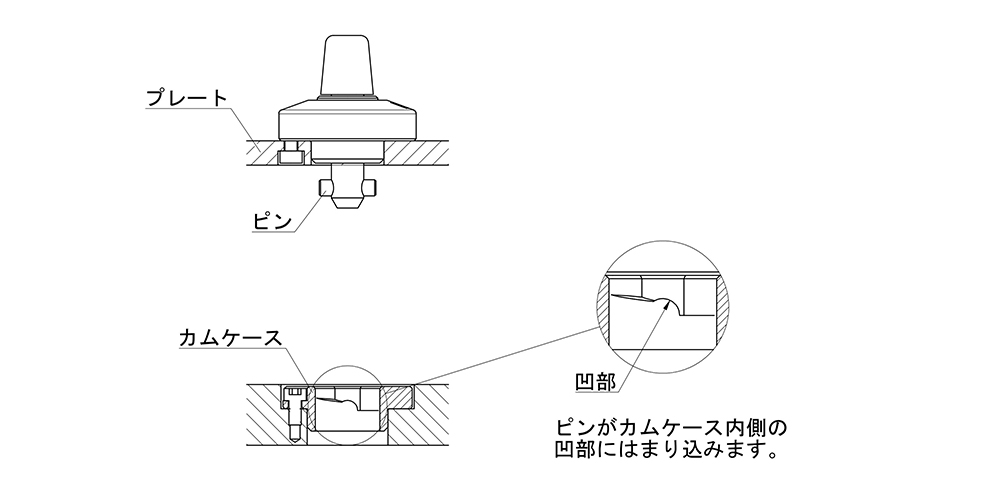

クランプ時は、クランパーのピンがカムケース内側の凹部にはまり込むため、振動によりクランプが解除されることなくご使用いただけます。

カタログ記載の技術データは、安全率を考慮した数値ではございませんので、破損する数値とお考えください。

操作トルクとはノブをON/OFFの位置に回すために必要なトルクです。

操作トルクは、下表を参考にしてください。(トルク値は若干前後します。)

製品に負荷を掛けない状態にて取付け･取外しの耐久試験を行っています。

製品の耐久試験結果は下記となりますので、参考にしてご検討ください。

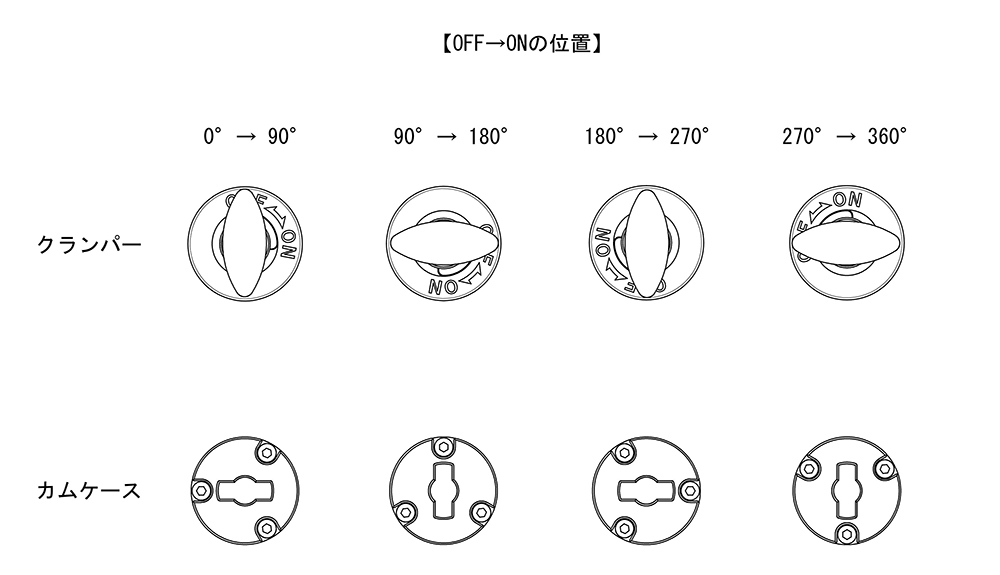

クランパーのON/OFFの位置は、クランパーとカムケースを取付けた方向で決まります。

取付け方向は、下図を参考にしてください。

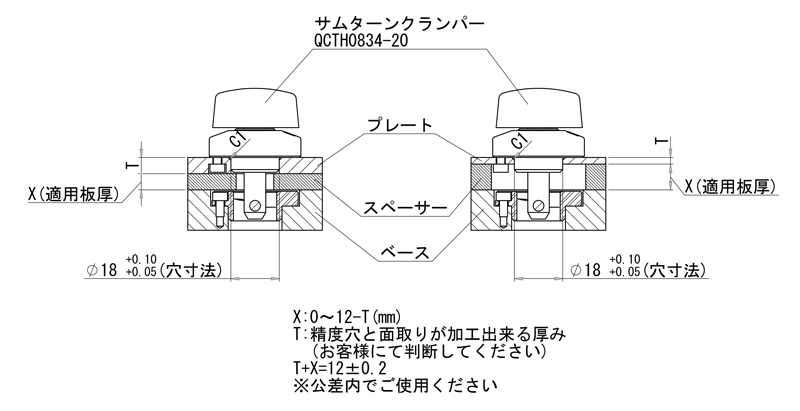

挟み込む板ワークとクランパーを取り付けるプレートの厚みが、カタログ記載のT寸法(公差　±0.2)の範囲内であれば、使用は可能です。
ただし、板ワークを挟み込むことによって、クランパー取付けプレートが薄くなりますので、T寸法は精度穴と面取り加工ができる厚みにてご使用いただくことをお奨めします。

ご使用いただくクランパー品番によって、クランパー取付側の厚み寸法が変動いたしますので、下図を参考にしてご検討ください。

使用は可能です。

側面取付けの場合、取付けワークの重量(モーメント荷重)により隙間が生じます。
吊り下げ時にワーク重量がクランプ力以上の場合、隙間が生じます。(下表をご参照ください。)

側面取付けや吊り下げて使用する場合は、安全対策を十分に行い使用してください。

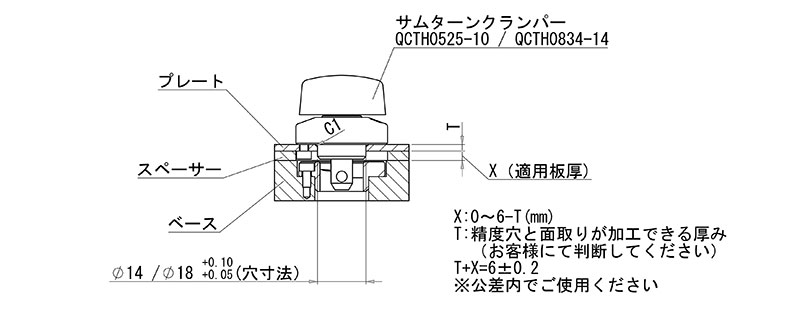

別売品のスペーサーをご活用いただくことで、3mm以上6mm未満の薄い板にも使用可能です。

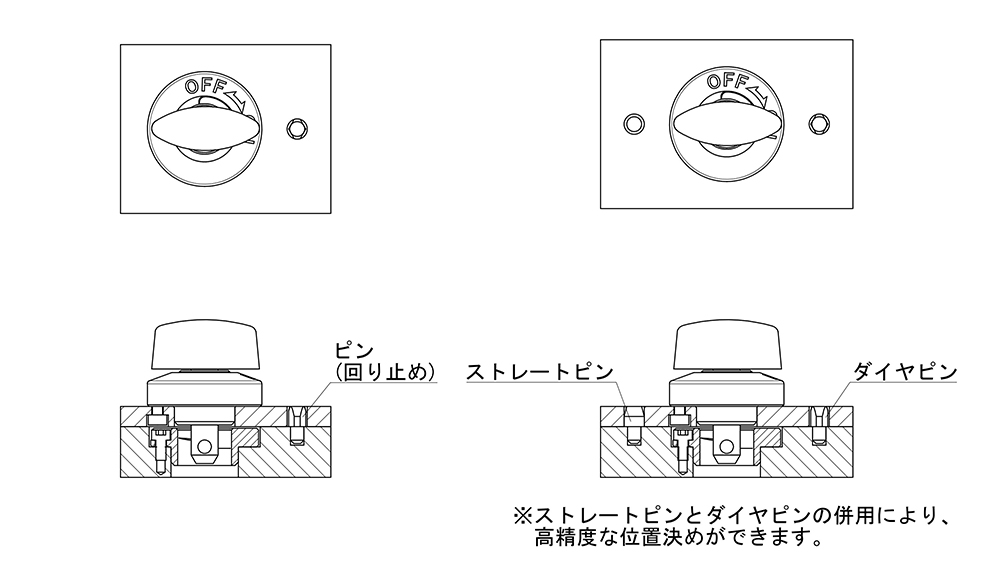

1個ずつでも使用はできます。ただし、プレートの回り止めは必要となりますので、ピンなどを併用してお使いいただくことをお奨めします。
