ファクトリーステーション2

機械設備状況の見える化に!機械設備監視システム『ファクトリーステーション2』

工場内のあらゆる機械設備から情報を収集して集中管理し、リアルタイムで機械設備状況を「見える化(視える化)」したり、データ化して出力することができるシステムです。

という課題を解決します!

こんなことでお困りではありませんか?

問題発生時に迅速な対応ができない。

状況がリアルタイムでわかるため、対応が早くなります。

収集した情報を画面に表示するので、機械設備の状況が即座に把握できます。また、異常信号を収集したらメールで通知します。

改善策を考えにくい。また、集計に手間がかかる。

稼働時間を数値化できるので、改善策を考えやすくなります。

収集した情報をCSVや表計算ソフトのデータにして出力できるので、稼働グラフ、日報、月報が作成できます。

稼働状況を一元管理するシステムを導入したいが、
配線工事等、コストや時間がかかる。

設置が簡単なため、低コスト、短期間で導入できます。

長距離無線を使用した機械設備監視システムなので、大掛かりな配線工事は不要です。

オプションの光センサー、電流検知センサーを使用すれば既存設備の信号灯の点灯状態を取得できるので、機械設備の改造は必要ありません。

光センサー

カタログ

電流検知センサー

カタログ

担当者しか稼働状況を把握できていない。

監視サーバーを社内LANに接続することで、社内で情報共有が可能になります。

Webブラウザを使用するので、PCやタブレット端末で専用ソフトは不要です。

製品動画

※この動画では音が流れます。音量等にご注意ください。

データ収集について

親機が全子機にデータ収集の指示を一斉送信すると、子機1から順次親機へデータ送信します。

親機1台に接続できる子機 : 最大63台

電波到達距離 : 8,000m(見通し)

送信時間 : 1.2秒~2.3秒の間で毎回ランダムに変化

別の建物間でのデータ収集など電波が届きにくい場合には中継機を使用

ソフトウエア基本機能

※画面は開発中のものですので、実際とは異なる場合がございます。

リアルタイム表示

現在の機械稼働状態を表示します。

部署ごとや、機械の種類ごとなど、あらかじめ設定した機械グループごとに表示することができます。

ガントチャート

稼働状態一覧(アンドン表示)

さらに新機能

任意の開始時間を指定

任意の開始時間を指定することができます。

より詳細な時間を拡大表示

マウスなどで拡大表示したい時間を範囲指定し、より詳細な時間を表示することができます。

ステータスの詳細表示

マウスをあわせるとステータス(機械状態)の詳細が表示されます。

日時指定表示

指定した日付(24時間)の機械稼動状態を表示します。

機械別指定期間表示

対象となる機械を選択して、1ヶ月間または1週間の機械稼動状態を表示します。

グラフ化機能

指定期間の機械稼動状態をグラフ(棒グラフ・横)で表示します。集計表示する際に、月あたりの稼働日数および1日あたりの稼働時間を指定することも可能です。

サーバーに蓄積された稼働データは、CSVや表計算ソフト用のデータとしてファイル出力ができます。グラフ化など分析がしやすく、会議資料などに添付することもできます。

アナログデータ収集機能

「温度」「湿度」「圧力」「CO2濃度」などのアナログ情報を収集し画面表示します。

(DC4mA~20mA出力の市販センサーは別途ご用意ください。)

※AD変換機に接続できるセンサーは1台です。

※AD変換機1台につき子機1台が必要になります。

その他の機能

メール送信

機械が指定した状態(停止・障害など)に変わった場合、あらかじめ設定した宛先に対して、通知メールを送信することができます。

※メール通知機能を使用する場合は、社内LANへの接続および社内のメールサーバーへの接続が必要になります。


データ出力 API

ファクトリーステーション2の監視サーバーに蓄積したデータを、外部機器から取得するためのインターフェースを提供します。

  • プロトコル : http 通信によるリクエストでAPI呼出しを行います。
  • 提供するインターフェース : 提供されるAPIは以下の3種類です。
  1. 監視機械一覧の取得
  2. 監視機械指定による現在ステータスの取得
  3. 監視機械・日付指定による監視データの取得

UPS(無停電電源装置)対応

ファクトリーステーション2監視サーバーに市販の無停電電源装置を接続することで、不意な電源ダウンから監視サーバーを保護することが可能になります。(対応機種は弊社までご確認ください。)

呼出し対応機能を標準装備

加工機や作業現場から、管理者などを呼出すことができます。その際、対応中であることをマウスやタッチパネルなどを使って画面表示を切替え、対応状況などの情報を共有したり更新したりすることができます。

呼出し対応機能について

採用事例

トヨタ自動車株式会社様 ファクトリーステーション2採用事例

目的別機器一覧

機械やラインの状況を見たい

稼働監視システムで解決

マシニング、旋盤などの工作機械、生産ラインなどの状況をリアルタイムで確認したり、収集したデータをCSVとして書き出すことが可能です。また、異常停止などした際には担当者へメールを自動で送信することもできます。

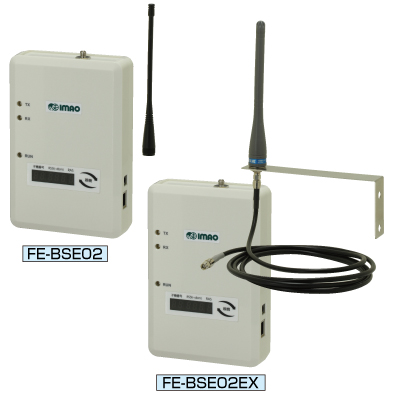

FE-BSE02,FE-BSE02EX

ステーション親機2、ステーション親機2 延長アンテナタイプ

FE-FRM02,FE-FRM02EX

ステーション中継機2、ステーション中継機2 延長アンテナタイプ

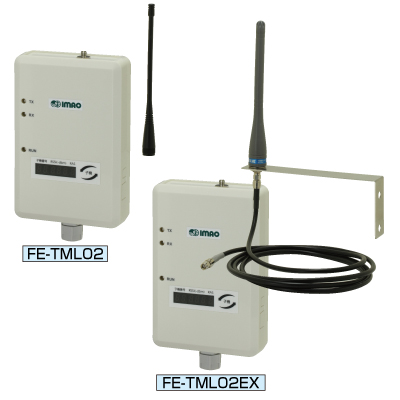

FE-TML02,FE-TML02EX

ステーション子機 2、ステーション子機2 延長アンテナタイプ

FE-SVR01

監視サーバーセット

FE-LSU01

光センサー

FE-ECM01

電流検知センサー

FE-SLS01

セレクタスイッチ

FE-FSW01-1520

フットスイッチ

FE-MSW01-5070

マットスイッチ

担当者を呼び出したい

呼び出しシステム

切粉回収、材料供給など各種呼び出しに対する対応状況を表示します。呼び出された順で表示できるため、優先順位も一目瞭然です。マウス、タッチパネルを使って画面表示を切替えて情報更新します。

FE-BSE02,FE-BSE02EX

ステーション親機2、ステーション親機2 延長アンテナタイプ

FE-FRM02,FE-FRM02EX

ステーション中継機2、ステーション中継機2 延長アンテナタイプ

FE-TML02,FE-TML02EX

ステーション子機 2、ステーション子機2 延長アンテナタイプ

FE-SVR01

監視サーバーセット

FE-SLS01

セレクタスイッチ

アナログデータを収集したい

アナログデータ収集

温度センサーや圧力センサーなど各種センサーを利用して収集したアナログデータを画面に表示できます。

FE-BSE02,FE-BSE02EX

ステーション親機2、ステーション親機2 延長アンテナタイプ

FE-FRM02,FE-FRM02EX

ステーション中継機2、ステーション中継機2 延長アンテナタイプ

FE-TML02,FE-TML02EX

ステーション子機 2、ステーション子機2 延長アンテナタイプ

FE-SVR01

監視サーバーセット

FE-ADC01

AD変換機

取扱説明書ダウンロード

全てPDF形式となっております。

親機・中継機・子機

取扱説明書

お客さまの社内LANに接続する場合の事前ご確認事項

確認事項

(参考資料)Excelのピボットグラフを使って月間稼働時間などの集計やグラフ化を行う方法

グラフ作成方法 サンプルxlsデータ

故障かなと思ったときにはこちら

チェックシート

以前の製品の取扱説明書

ダウンロードページヘ
