センタリングクランプ

センタリングクランプは、削り出し加工に特化した5軸加工機、CNC円テーブルに最適なバイス型のクランプユニットで、工程集約を実現します。

センタリングクランプは、削り出し加工に特化した5軸加工機・CNC円テーブル用クランプユニットで、工程集約を実現します。

特長

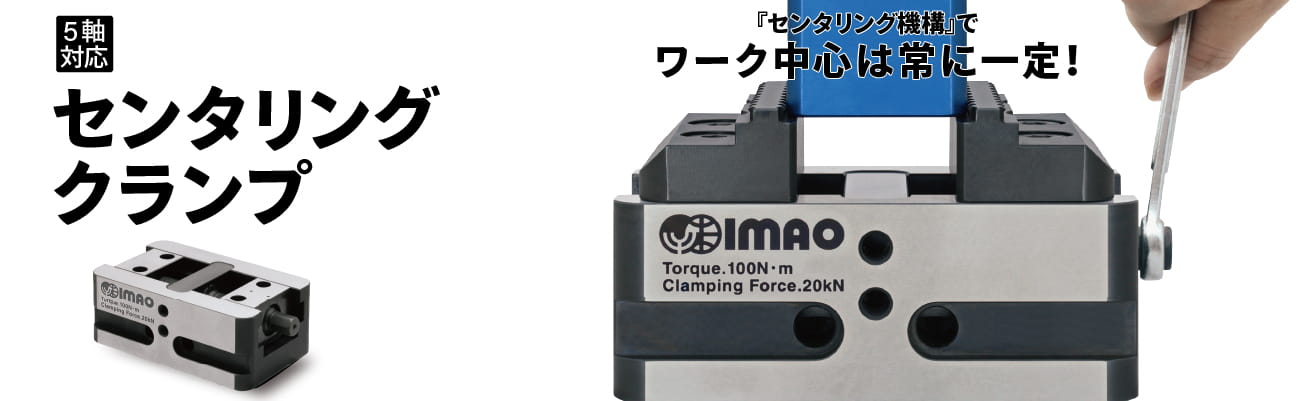

センタリング機構によりワーク中心は常に一定

写真のように口金が外側から中心に向かってスライドする機構です。これによりワーク形状にバラつきがあっても、ワーク中心は常に同じ場所に定まります。主に5軸加工機での使用に最適です。

2種類の口金を用意

グリップ効果の高いセレーション口金、二面拘束によりワークをしっかり保持するダブテール口金の2種類を用意しました。用途に合わせて口金を選択して頂くことが可能です。

クランプ力20kNを実現

剛性を高めることで20kNのクランプ力を実現しました。少ない掴みしろでも強力にクランプすることができるため、素材の無駄を省くことができます。 (掴みしろは、セレーション口金:3.5mm 、ダブテール口金:3mm)

マシンテーブルにすっきり収まるコンパクトサイズ

コンパクトなサイズにより、小径のマシンテーブルにすっきり収まります。また、機械のテーブルに合わせて2種類のサイズ(全長:130mm、全長:170mm)からお選び頂けます。

製品動画

※この動画では音が流れます。音量等にご注意ください。

製品

CP170-N

センタリングクランプ

CP175

口金
