アクチュエータユニット

部品選定不要! 設計不要! 組立不要! スライド機構をユニット化!
従来のような面倒な部品の組合せがいらず、選定・設計・製作の手間が省けます。また、ネジ機構部はアルミフレームと ダストカバーにより保護されています。

操作方向変換仕様

ハンドルの取付け方向を軸と垂直方向に変換できる「操作方向変換仕様」が新しく加わりました。これによりお客さまの仕様に合わせて、取り付けるハンドルの位置を変えることができます。

使用例

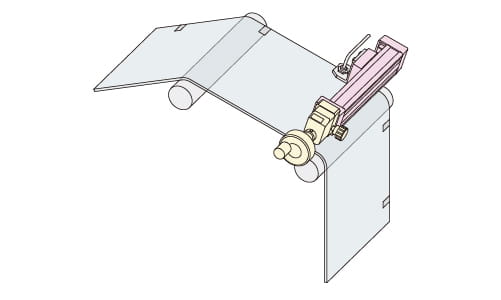

印刷機

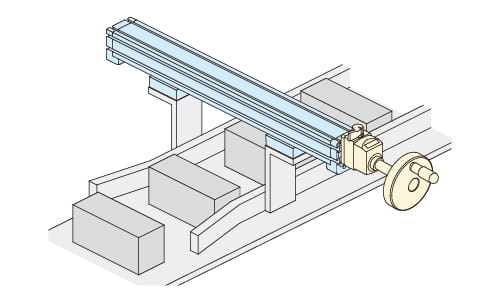

・印字機器の位置調整
・横向きスライド

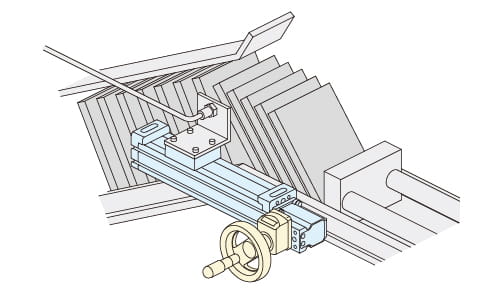

材料供給機

・残量検出センサーの位置調整
・平面スライド

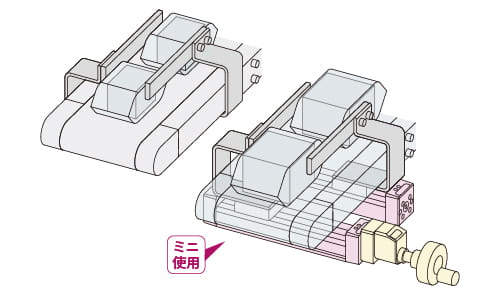

包装機

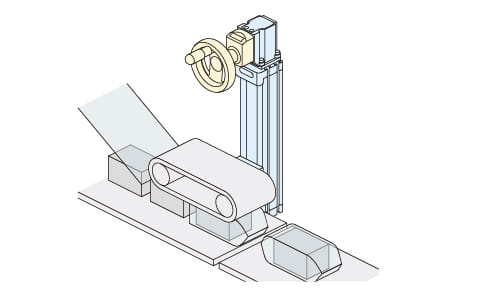

・上下押さえベルトの高さ調整
・上下スライド


搬送機

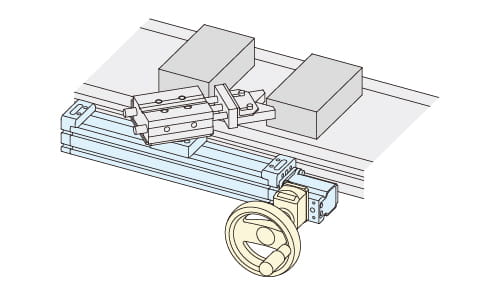

・コンベアガイドの幅位置調整
・下向き開閉スライド

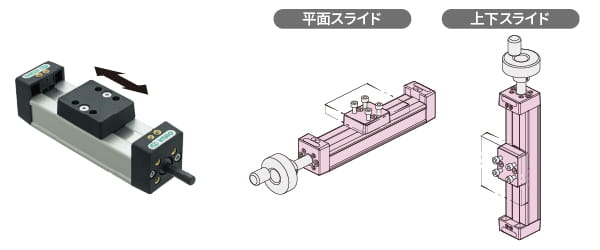

取付けバリエーション

高い汎用性でご希望に沿った取付け方向と操作方法でご使用いただけます。

製品特長

高強度

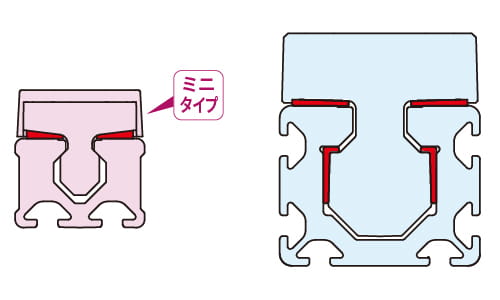

本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高強度を実現しました。

高耐久性

スライド機構部には、耐摩耗、自己潤滑性に優れた材料を使用し、上下左右からの荷重に対して長期的な使用が可能です。

製品バリエーション

アクチュエータユニット

操作シャフトを回転させるとスライドベースが移動します。

CADデータ・PDFカタログ

[ストローク寸法指定]

CADデータ・PDFカタログ

[操作方向変換仕様]

CADデータ・PDFカタログ

[操作方向変換仕様・ストローク寸法指定]

CADデータ・PDFカタログ

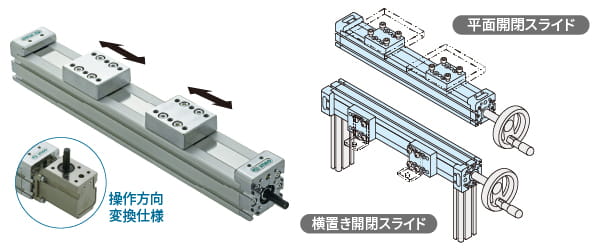

アクチュエータユニット(開閉タイプ)

操作シャフトを回転させるとスライドベースが開閉します。

CADデータ・PDFカタログ

[ストローク寸法指定]

CADデータ・PDFカタログ

[操作方向変換仕様]

CADデータ・PDFカタログ

[操作方向変換仕様・ストローク寸法指定]

CADデータ・PDFカタログ

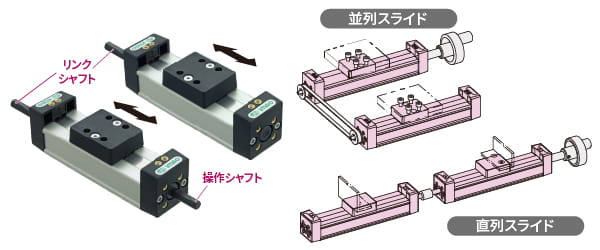

アクチュエータユニット(リンクタイプ)

リンクシャフトが端にあり、2台をつなげて使用できます。

CADデータ・PDFカタログ

[ストローク寸法指定]

CADデータ・PDFカタログ

[操作方向変換仕様]

CADデータ・PDFカタログ

[操作方向変換仕様・ストローク寸法指定]

CADデータ・PDFカタログ


アクチュエータユニット(開閉リンクタイプ)

スライドベースが開閉します。リンクシャフトが端にあり、2台をつなげて使用できます。

CADデータ・PDFカタログ

[ストローク寸法指定]

CADデータ・PDFカタログ

[操作方向変換仕様]

CADデータ・PDFカタログ

[操作方向変換仕様・ストローク寸法指定]

CADデータ・PDFカタログ
